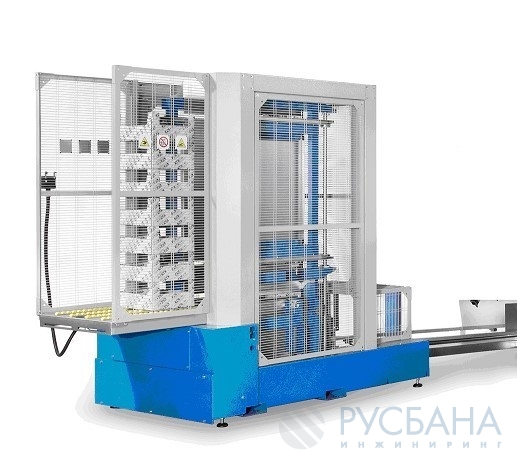

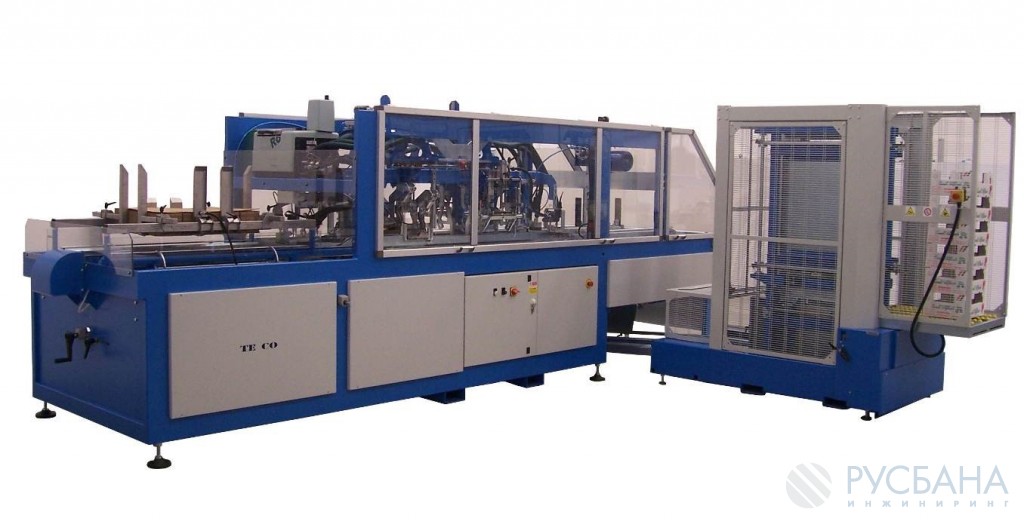

Машина Т3 с автоматическим укладчиком IM04 (опция)

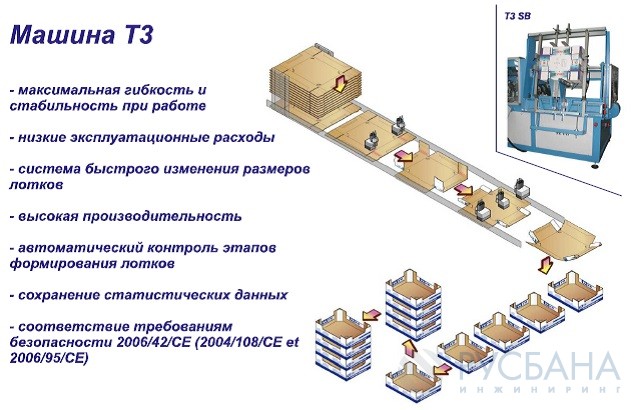

ОПИСАНИЕ РАБОТЫ МАШИНЫ

 Заготовки по одной подаются присосками из магазина подачи, куда они накладываются горизонтально вручную.

После этого, заготовки попадают на главную транспортную цепь, с помощью которой посредством толкателей они перемещаются поэтапно к узлу формирования. В процессе горизонтального перемещения заготовок,  происходит нанесение клея горячего плавления в требуемых местах, а также предварительный заворот на 90 градусов клапанов угловых стоек лотков.

Далее, заготовки попадают в специальный узел, разработанный TECO, где они кратковременно останавливаются для окончательного доворота, прижима и формирования угловых стоек  - стандартных форм и размеров, которые могут быть сделаны на этой машине.

  Отсюда частично сформированная заготовка перемещается в область формирования лотков, в процессе этого перемещения наносятся дополнительные клеевые линии.

Затем заготовки попадают непосредственно на позицию под головой формирователя. В этом узле завершается формирование лотков.

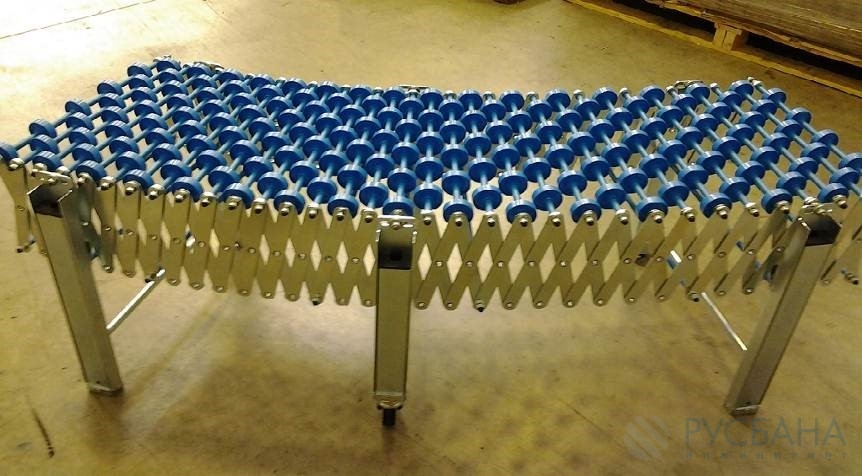

Лотки по одному выпадают из узла формирования на конвейерную ленту, откуда перемещаются к автоматическому укладчику Teco IM04 (опция).

Дополнительное описание машины:

 Быстрая система изменения размеров благодаря часовым редукторам с миллиметровой шкалой. Возможность быстрой смены головы формирователя – когда необходима перенастройка на другой размер лотка.

 Система симметричной регулировки продольных направляющих. Такие системы установлены как под узлом подачи заготовок, так и в узле формирования, что позволяет независимо настраивать положение направляющих как спереди, так и сзади машины. Это позволяет избежать сложностей, связанных с изменением ширины заготовок после процесса формирования угловых стоек.

Все регулировки оснащены часовыми редукторами с миллиметровой шкалой.

 Система нанесения клея горячего плавления hot-melt в базовой конфигурации состоит из расплавителя, насоса подачи клея, четырех подогреваемых шлангов и четырех клеевых головок.

 Усиленный кронштейн для крепления клеевых головок обеспечивает точное нанесение клеевых линий на заготовку.

 Прозрачные ограждения из метакрилата в алюминиевых рамах. На ограждениях установлены концевые выключатели – для безопасной эксплуатации оборудования.

 Электрические компоненты:

 Управление машиной через сенсорную панель – для возможности быстрого доступа ко всей информации (изменение размеров ящика, текущее состояние машины, причины возможных остановок, счетчик, таймер и др.). Количество запоминаемых программ для различных ящиков – до 100шт.

Сенсорная панель управления машиной является стандартным решением, и может быть перенесена на противоположную сторону машины согласно требованию заказчика.

 Цвет машины : рама - колер RAL 5015 ; облицовка - колер RAL 7035.

 Машина спроектирована и изготовлена в соответствии с требованиями безопасности  2006/42/CE (2004/108/CE et 2006/95/CE).









ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 Прочная сварная конструкция стальной рамы.

 Магазин подачи заготовок большой вместимости – расположен горизонтально.

 Магазин заготовок легко перенастраивается на другие размеры с помощью миллиметровой шкалы.

 Заготовки подаются вакуумными присосками, вакуум создается эжекторами, работающими по принципу Вентури (на каждую присоску приходится отдельный эжектор).

 Настройка положения вакуумных присосок соответственно размерам лотков – легко доступна, и может быть выполнена с наружной стороны машины.

 Система верхних прижимных направляющих позволяет работать с изогнутыми (короблеными) заготовками, что дает возможность применять заготовки более низкого качества (более дешевые).

 Специальная система перемещения заготовок сочетает привод от электродвигателя и поддерживающие ролики, что позволяет работать с тонкими и легкими картонными листами.

 Механическая система предварительного сворачивания клапанов угловых стоек лотков.

 Специально разработанная система горизонтального перемещения заготовок посредством транспортной цепи с толкателем – приводится в действие от мотор редуктора через частотный преобразователь, что позволяет менять скорость работы машины в любое время. Главная особенность этой транспортной системы – это возможность кратковременной остановки заготовок для того, чтобы наиболее качественно сформировать угловую стойку лотка – несмотря на непрерывную и постоянную скорость работы машины. Положение цепи можно отрегулировать так, чтобы позиция устройства, которое формирует угловую стойку, не изменилось.

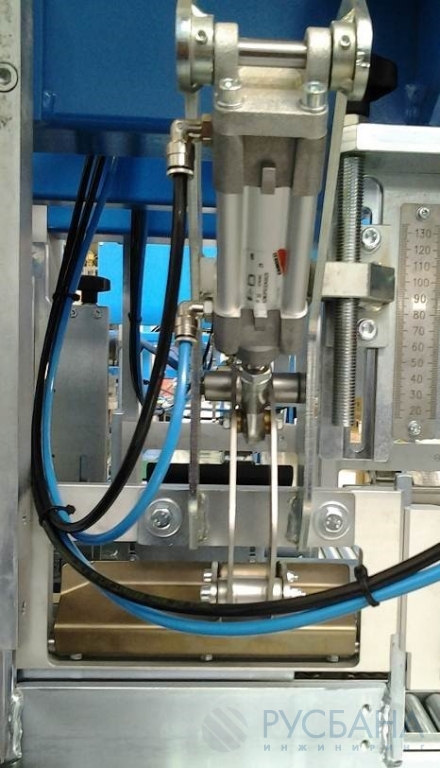

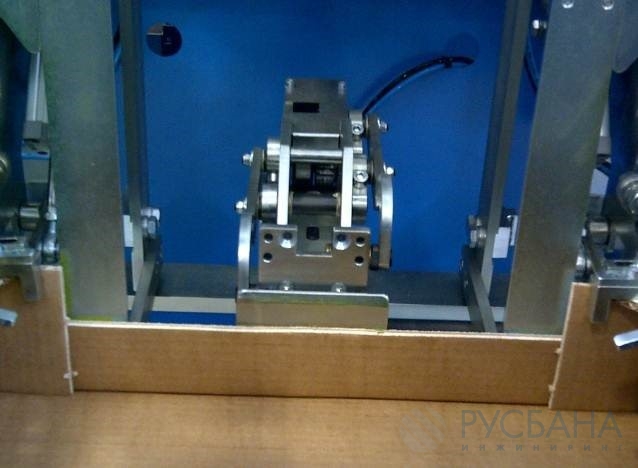

 Узлы формирования угловых стоек располагаются по одному с каждой стороны машины, состоят из одного пневматического устройства для открытой стойки, или двух загибающих устройств – для закрытой угловой стойки (опция).

 Узлы прижима угловых стоек располагаются по одному с каждой стороны машины. Перенастройка может быть произведена вручную посредством часового редуктора с миллиметровой шкалой. Изменение конфигурации угловой стойки во внутренней кромке может происходить от «открытого угла» до конфигурации «L», является очень легким и «интуитивно понятным». Какие-либо дополнительные детали или дополнительные инструменты для данной перенастройки не требуются.

 Система подъема прижимных узлов обеспечивает легкое удаление заготовок в случае необходимости, также в случае обслуживания или уборки машины. В соответствии с правилами безопасной эксплуатации оборудования, система оборудована механическими защелками  для защиты оператора машины от травм во время работы.

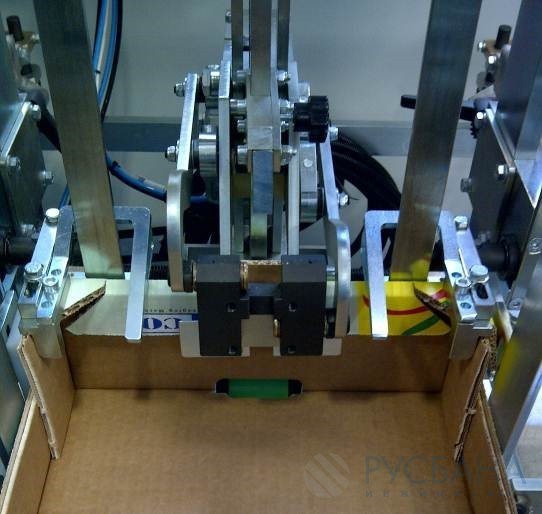

 Узел формирования лотков оборудован вертикально перемещающейся головой формирователя. Размеры головы формирователя зависят от размеров каждого из лотков, которые необходимо производить.

 Узел обжима оснащен специальными направляющими и пневматическими устройствами для загиба кромок вверху и по сторонам лотка. Эти устройства также выполняют торможение лотка в нужный момент, а затем обеспечивают стабильное автоматическое извлечение лотков из машины.

Производительность*: 35 лотков/мин .

* Производительность также зависит от конфигурации лотка и качества заготовок из гофрокартона.

Электрическое подключение : 400 V – 50 Hz  3 фазы + N + G Напряжение в системе управления машиной: 24 VDC Рабочая температура: от 5°C до 35°C.

Установленная мощность: 7  kW

Потребление сжатого воздуха: 24,2  литра /лоток.

Масса : 2400 kg

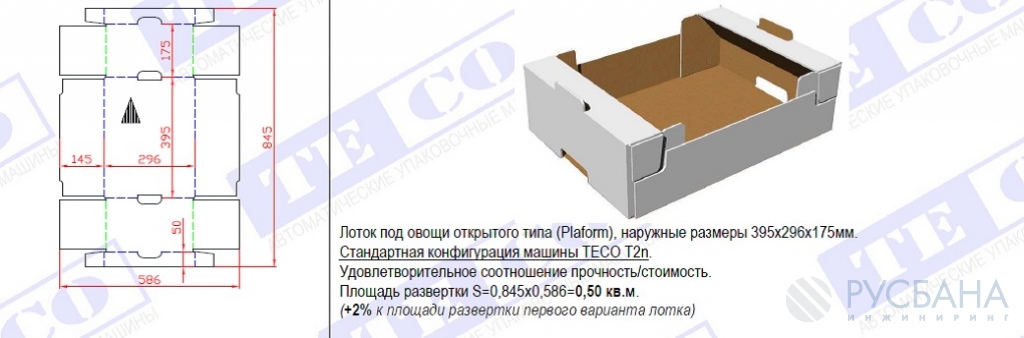

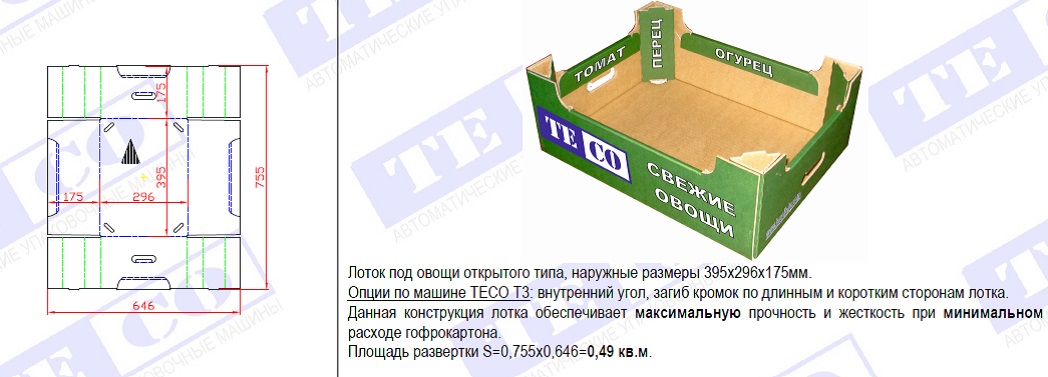

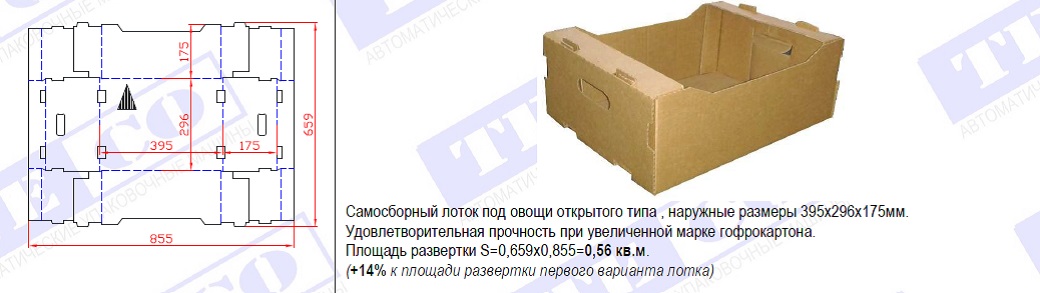

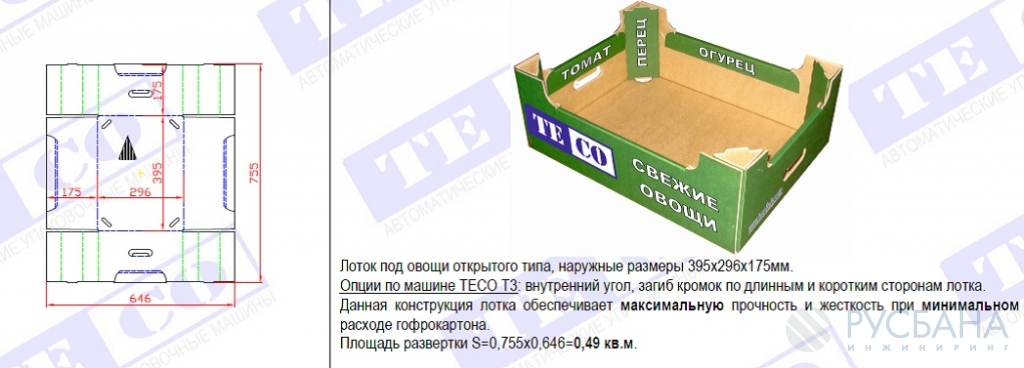

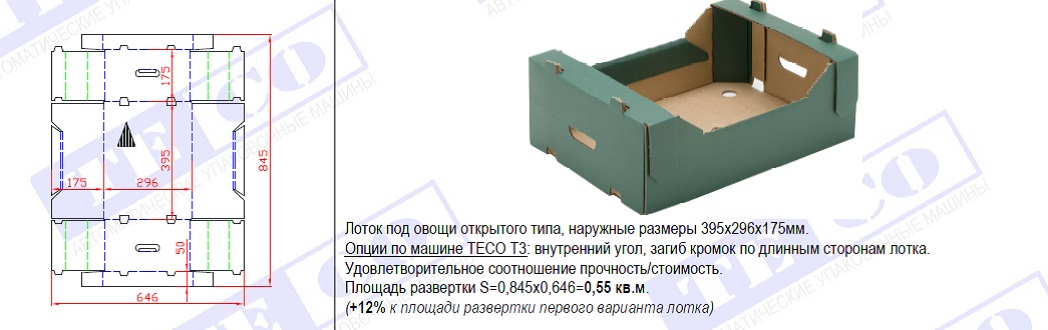

ДИАПАЗОН РАЗМЕРОВ ЛОТКОВ

                                Размеры заготовок (Длина х Ширина):                   min. 430x330 mm

                                                                                                             max. 1.300x1.000 mm

                                Размеры лотков (Длина х Ширина х Высота):         min. 280x180x60 mm

                                                                                                              max. 600x600x250** mm

                                                *высота без угловых стоек может быть до 300мм.
