Противоградовые электромагнитные пушки

Что такое град?

Град появляется тогда, когда переохлажденные капли дождя, циркулируют с восходящими и нисходящими потоками воздуха кучево-дождевых облаков. При циркуляции через области с различными полярностями, капли превращаются в градины и обрастают слоями льда. Градинка замерзает и тает, когда проходит через холодный и горячий воздух.

Облака достигают высоты 15000 метров при температуре -50°С. Чем выше пояс облаков, тем больше градинок. Град во время летней грозы нельзя сравнить с зимним градом, который на самом деле является переохлажденным дождем (замороженные капли дождя). Зимний град часто опускается на землю в виде дождя. Во время летней грозы существует большое расстояние между землей и облаком, где и возникает молния.

 Принцип ударной волны

Данная установка каждые пять секунд запускает звуковые ударные волны вверх, в воздух. Они очень быстро достигают пояса высокой атмосферы, около 15000 метров, при -50°С, где образовывается град. Облако и тропопауза отбивают часть волны. В результате их скорость и энергия усиливается, и они заряжаются большим ионизирующим потенциалом.

Поскольку волны постоянно двигаются вверх и вниз, положительное и отрицательное электрические поля перемешиваются, и образовывается нейтральное поле. Капли воды прекращают циркуляцию, и процесс образования града прекращается. Структура уже сформировавшегося града стает нестабильной, он выпадает на землю в виде дождя или мокрого снега.

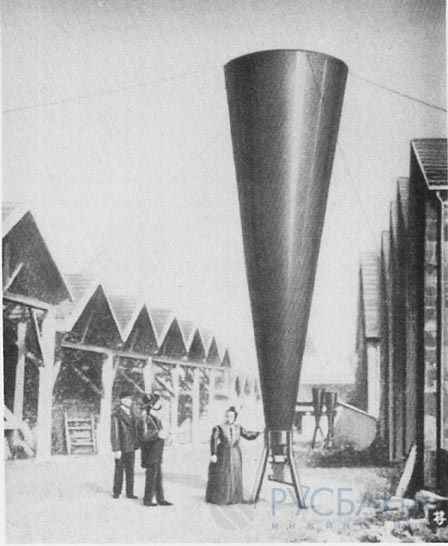

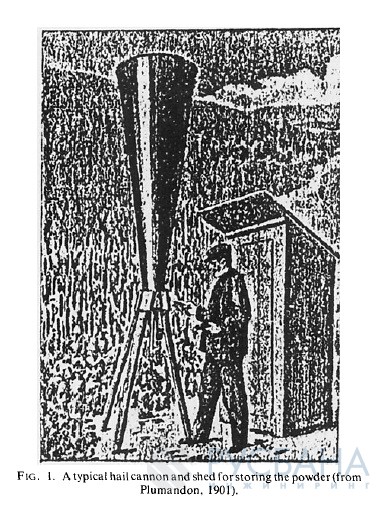

Бороться с градом начали не сегодня и не вчера, а несколько сот лет назад. О чем свидетельствуют записи, рисунки,  и фотографии прошлого столетия. Град наносил непоправимые потери урожая и всеми силами человечество пыталось противостоять этому природному явлению.

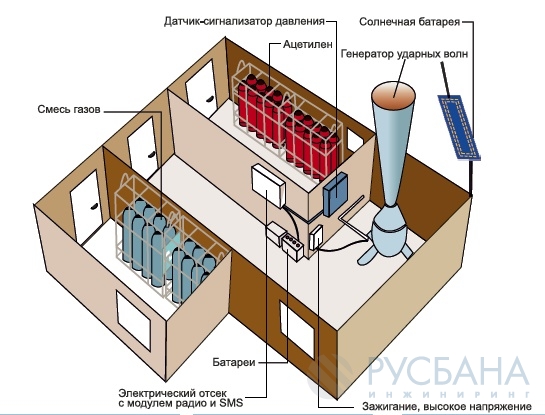

Принцип работы противоградовой системы с использованием газовой смеси:

Баллоны с ацетиленом помещаются в установке, также используется смесь кислорода и азота. В новом оборудовании кислород вводится под пресс для оптимизации ударной силы. Азот вводится отдельно, потому что воздух становится слишком влажным во время бурь. Таким образом, ударная сила значительно слабеет. В старом оборудовании удары могли осуществляться каждые 7 секунд. В новой установке, благодаря улучшенным электродам, можно запускать удар каждые 4-5 секунд.

Сейчас ударная сила на 30% мощнее, и это позитивно влияет на продуктивность ударной волны. Более того, контролировать шторм можно будет намного быстрее. Новая система работает с солнечными панелями на 12V.

Во время грозы и молнии срабатывает безопасный режим работы. Систему можно запустить благодаря радиосигналу. Как одна из опций, доступен также GSM контроль. Электронная аппаратура была модернизирована и встроена в смоляной блок для того, чтобы избежать окисления и проблем с влагой. Новое оборудование работает с 8 ацетиленовыми баллонами вместо 6 – как в предыдущей модели. Учитывая, что ацетилен – взрывчатый газ, надо быть крайне осторожным с его использованием.

В новом оборудовании механизм воспламенения встроен внутри установки, чего не было в старой версии. Например, птица случайно влетает в трубу с электродами, что часто было причиной поломки аппарата. Сейчас нашли решение этой проблемы. Но самым важным фактором успеха является безопасность и правильное использование противоградовой установки. Постоянное усовершенствование, новые технологии и безопасность – вот, что необходимо для достижения хороших результатов.

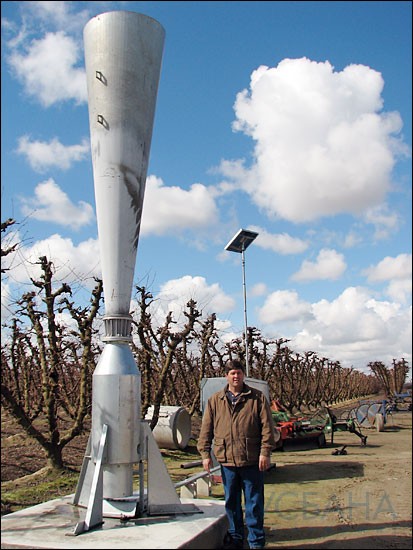

ТРАДИЦИОННАЯ ГАЗОВАЯ ПУШКА

Общим принципом работы традиционных генераторов волн давления является использо­вание воздушной камеры, заполненной газовой смесью. Воспламенение газовой смеси создает взрывную волну давления.

 Взрыв тоже создает шум. Основная причина шума является двойственной:

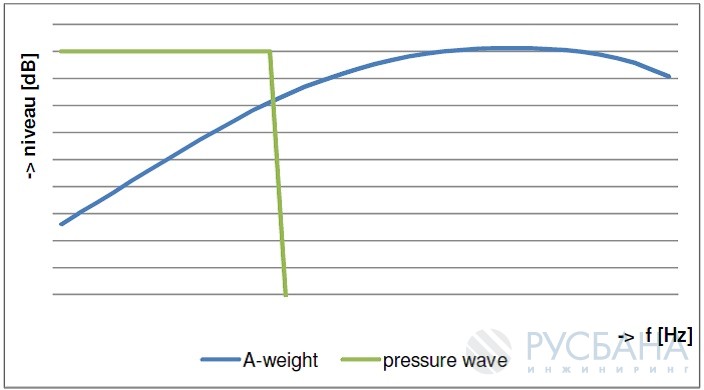

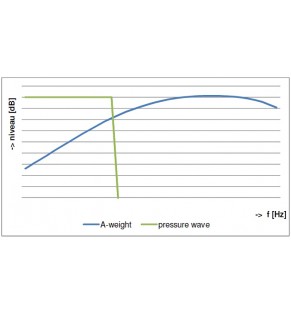

1. Вблизи волны давления практически весь спектр предела слышимости заполнен акустической энергией. Взрывная волна давления содержит большое количество высших гармоник, добавляя тем самым много энергии в диапазон звуковых частот (около 20 Гц…20000 Гц). Измерения уровня звукового давления для исследовательских целей акцентировали внимание на диапазон слуховой чувствительности человека. Поэтому применялась стандартная частотная коррекция А. На следующем графике показано, что наибольшие проблемы вызывает не волна давления (обозначена зеле­ным), а шумовое загрязнение окружающей среды (обозначено красным).

 2. Направленность выпуска газов является неконтролируемой и невоспроизводимой. Это вызвано колебанием температуры по всему расстоянию и изменением скорости звука вследствие данного колебания. Угол раскрытия для всего диапазона частот не является маленьким. Поэтому коэффициент направленности не следует принимать во внимание при расчете пределов шума, установленных местным планирующим орга­ном или агентством по охране окружающей среды.

Абсорбция воздуха

Градообразование может происходить в верхних слоях атмосферы (на высоте несколь­ких километров от поверхности земли). Вследствие частотно-зависимого поглощения (смотрите график ниже) только часть волны давления с низкой частотой достигает этих верхних слоев. Например, абсорбция воздуха с частотой 2 кГц составляет приблизитель­но 25 дБ на километр, а абсорбция воздуха с частотой 100 Гц составляет всего 0,5 дБ на километр. На расстоянии 4 км вклад энергии волн в высокочастотном диапазоне в волну давления не принимается в расчет. Таким образом, созданное шумовое загрязнение окружающей среды преимущественно не оказывает влияния на эффективность волны давления.

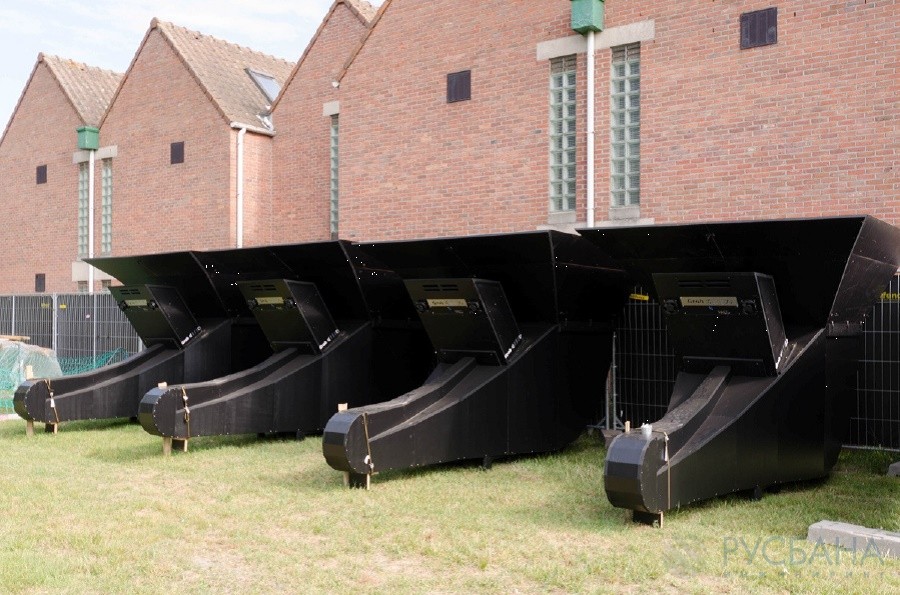

 Новый (электрический)генератор волн давления (электрическая пушка)

«Доказательство правильности концепции» и процесс создания «прототипа» нового генератора волн давления завершен. Уже началось его массовое производство.

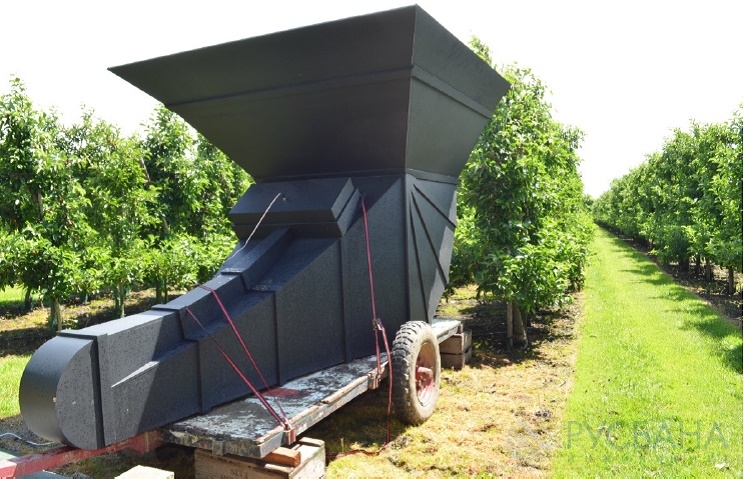

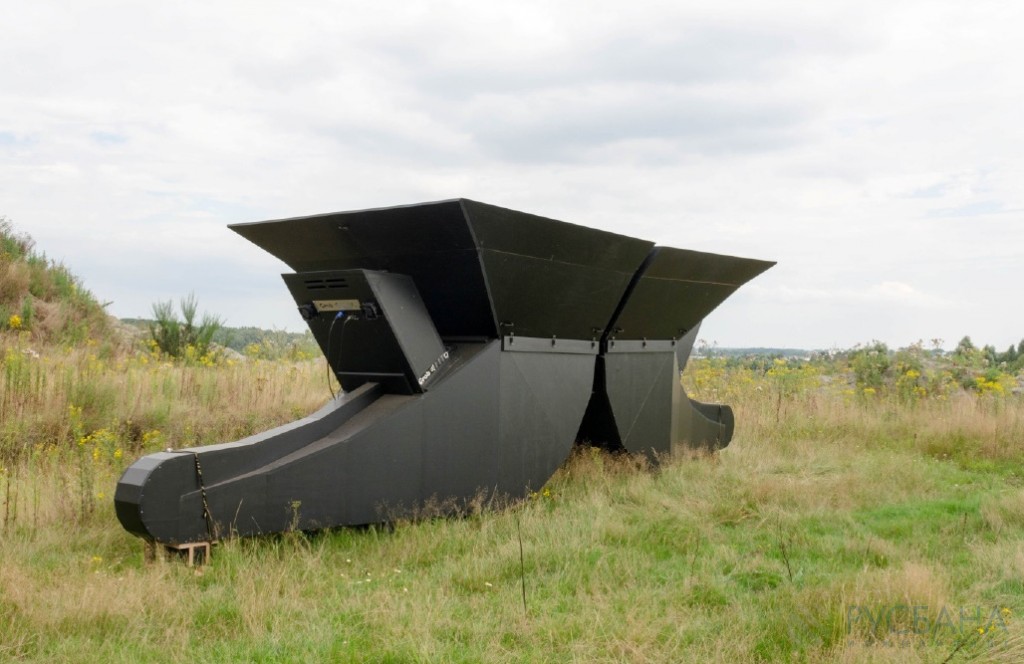

На рисунке ниже показан прототип нового генератора волн давления.

Ниже представлены преимущества нового генератора волны давления:

1. Контролируемый спектр излучения создаваемой волны давления. Энергия содержится только в нижней октавной полосе частот. Стандартная частотная коррекция А упрощает процесс соответствия требованиям о допускаемых пределах шума. В большинстве случаев шумовое загрязнение окружающей среды отсутствует.

1. Индекс направленности хорошо определен и является воспроизводимым, посколь­ку теплообмен с окружающей средой практически отсутствует.

2. В дальнейшем индекс направленности и уровень давления (эффективность) можно увеличить посредством группового времени задержки, синхронизации фазы и частоты нескольких новых генераторов волны давления. Увеличение количества традицион­ных генераторов давления волн в два раза не увеличит уровень давления; тем не менее, если мы увеличим в два раза количество новых синхронизированных генерато­ров волн давления, то это приведет к удвоению уровня давления.

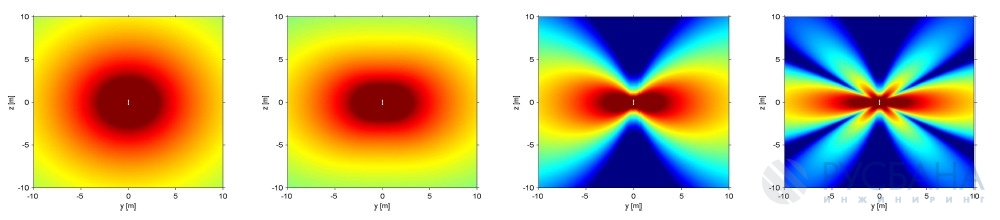

3. Благодаря «умной синхронизации» двух или более новых генераторов волн давле­ния можно получить дополнительное подавление энергии, производимой по бокам. При необходимости дополнительного подавления давления в домах и офисах суще­ствует большое количество технических решений. Эти решения сокращают количество энергии, направленной в стороны, и могут увеличить количество энергии, направлен­ной вверх.

4. Вследствие значительного уменьшения шумового загрязнения окружающей среды новый генератор волн давления можно включить раньше, увеличивая среднее количе­ство излучаемой энергии.

5. Будущие исследования и понимание наличия в этом необходимости сделают возможной оптимизацию созданных стимулов в отношении излучаемого спектра, формы волны, времени излучения и т.д. в программном обеспечении. Не требуется никакого обновления аппаратного обеспечения, поскольку данный прибор «соответ­ствует требованиям завтрашнего дня».

6. Концепция достижения результата с минимально возможным воздействием (ALARA) (на голландском: ВВТ) представляет собой эффективные меры по уменьшению вреда для окружающей среды, насколько это возможно. В новом генераторе волн давления используется передовая технология по сведению к минимуму шумового загрязнения окружающей среды. Это упрощает процесс получения разрешения от местных плани­рующих органов или Управления охраны окружающей среды.

Больше давления – без нюансов - неограниченное использование

В связи с проблемами, а именно большим шумовым эффектом, который происходит при использовании противоградовых пушек, работающих на газу, были созданы электрические противоградовые пушки. Электрические пушки создают больший эффект давления но при этом работают бесшумно, что ставит их в ряд новых доступных технологий.
