СОРТИРОВОЧНАЯ МАШИНА RDS

Сортировочные машины типа RDS спроектированы для быстрой и точной сортировки овощей

и фруктов с сохранением небольших размеров устройства по сравнению с чашечными машинами.

Точность работы системы заключается также в удалении хвостиков и черенков, например, на томате,

благодаря чему измеряется реальный размер продукта.

Несомненным преимуществом данных

современных машин является множество

примененных в них инновационных решений:

• Система интегрированного ролика,

переносящего сортируемый продукт без

необходимости передачи на отдельные

следующие сегменты машины во время процесса

измерения очередных параметров. Это

оказывает существенное влияние на повышение

качества сортировки нежных фруктов

(минимизация битых фруктов),

• авторская высокопроизводительная система

машинного зрения VISORT, созданная для

одновременного измерения:

• размера,

• цвета,

• веса,

• наружного качества,

• внутреннего качества,

• более 15 снимков в секунду позволяют

обнаружить повреждения даже в несколько

миллиметров,

• быстрый и современный модуль

взвешивания, выполняющий точные измерения

сортируемой продукции в реальном времени,

которое в несколько раз короче, чем

затрачиваемое ранее,

• автоматическая необслуживаемая система

натяжения главных цепей машины

с одновременной корректировкой настроек

выходов,

• современный способ передачи привода на

приёмные столы машин.

Машина RDS:

овощи и фрукты округлой формы диаметром 40 - 90 мм

• от 1 до 8 линий

• модуль взвешивания

• модуль цвета

• модуль формы

• модуль наружного и внутреннего качества

• выходные приёмные транспортеры

• водные приёмные коллекторы

• Максимальная скорость до 12 штук в секунду, на одной

• линии реальная производительность 5 т/ч.

• Теоретическая производительность 8,6 т/ч, рассчитанная по

формуле:

средняя масса продукта (200г) x 12 шт./сек. X 60 сек. X 60 мин.

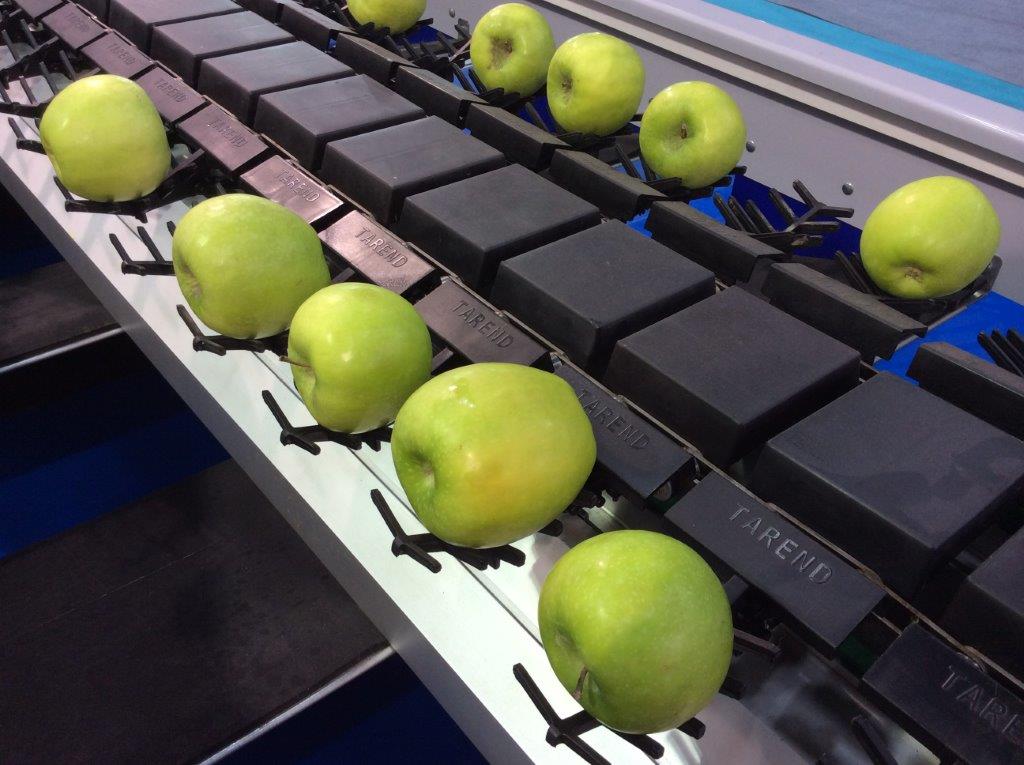

• Современная компактная роликовая система захвата





ЭЛЕМЕНТЫ 1-ЛИНЕЙНОЙ СОРТИРОВОЧНОЙ ЛИНИИ RDS:

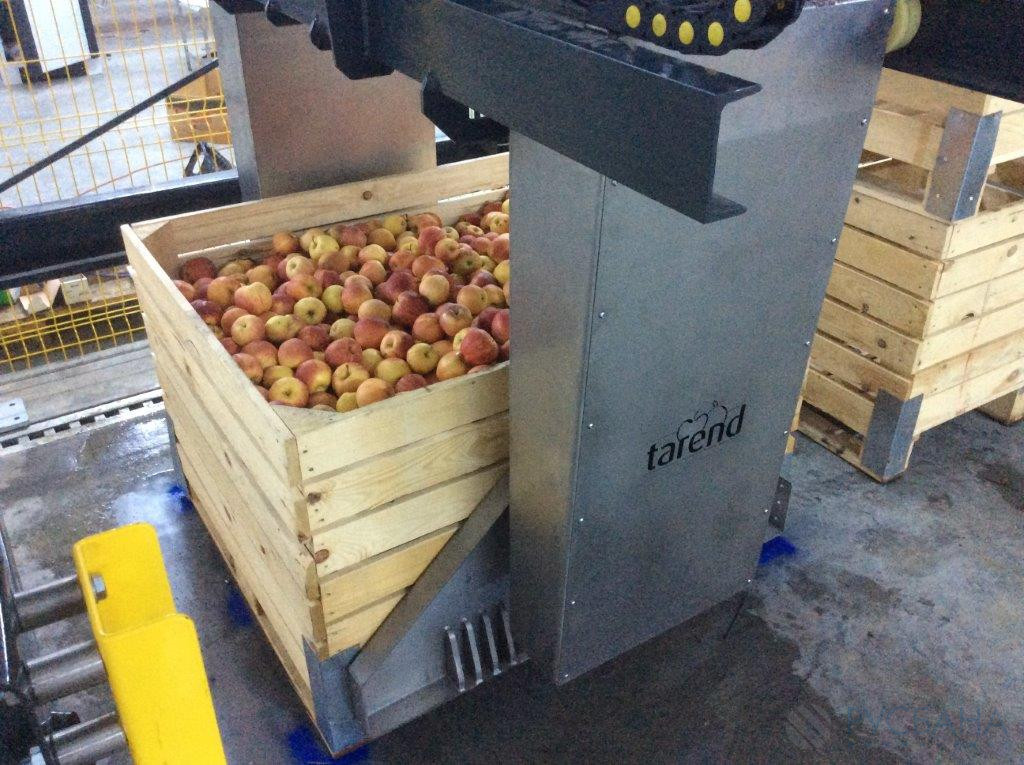

• Простая погружная разгрузка

Выгрузка фруктов в разгрузочный бункер. Контейнер (1200x1000x800) погружается в воду, где

происходит разгрузка плодов. Производительность: 20-25 ящиков/ч.

• Гравитационный роликовый разгрузочный транспортер

Транспортер предназначен для приёма пустых контейнеров после разгрузки.

• Блок водных каналов

Предназначен для транспортировки фруктов на элеватор.

• Подъезд вилочного погрузчика

• Разделительная щетка „fingerroll"

Предназначена для разделения транспортируемых секций перед элеватором.

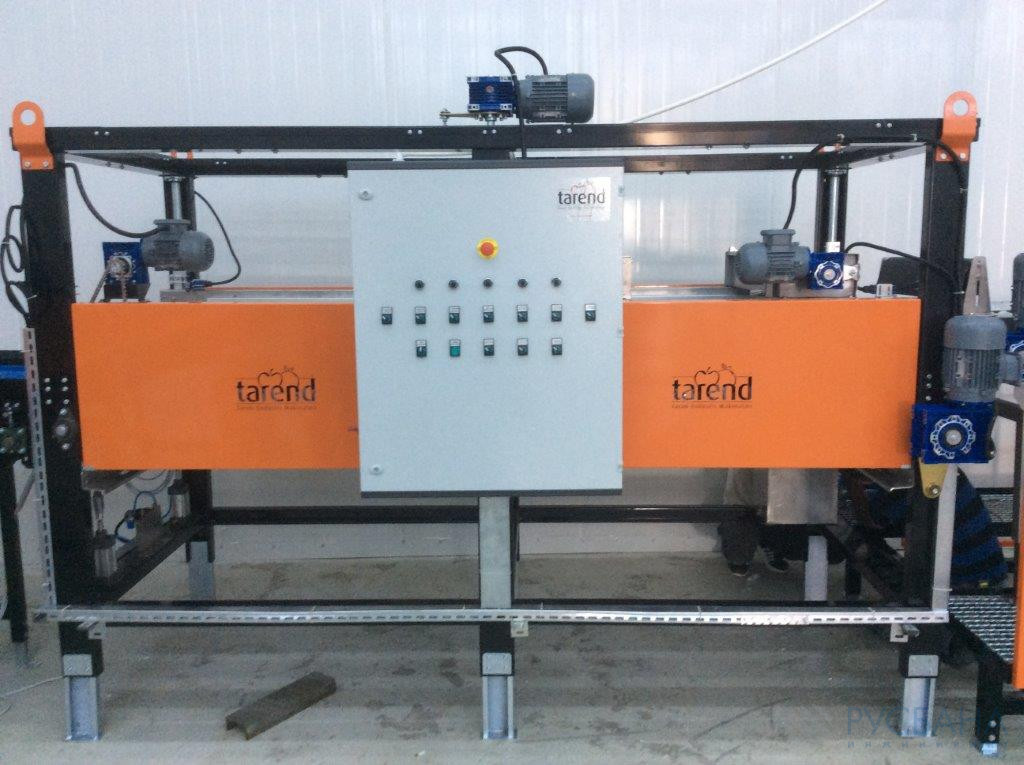

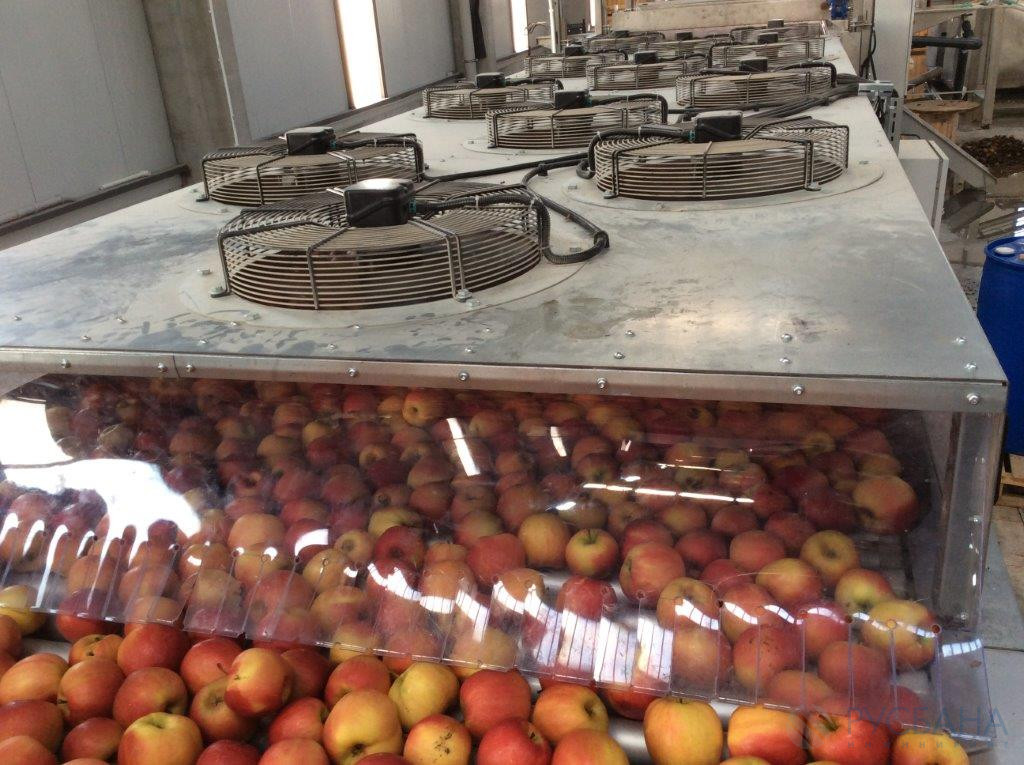

• Сушка

Предназначена для сушки фруктов. Губчатая сушка, длиной около 2,5 м, с встроенным

вентилятором. На первых двух рядах установлены щетки. Активная ширина сушки: B=400мм.

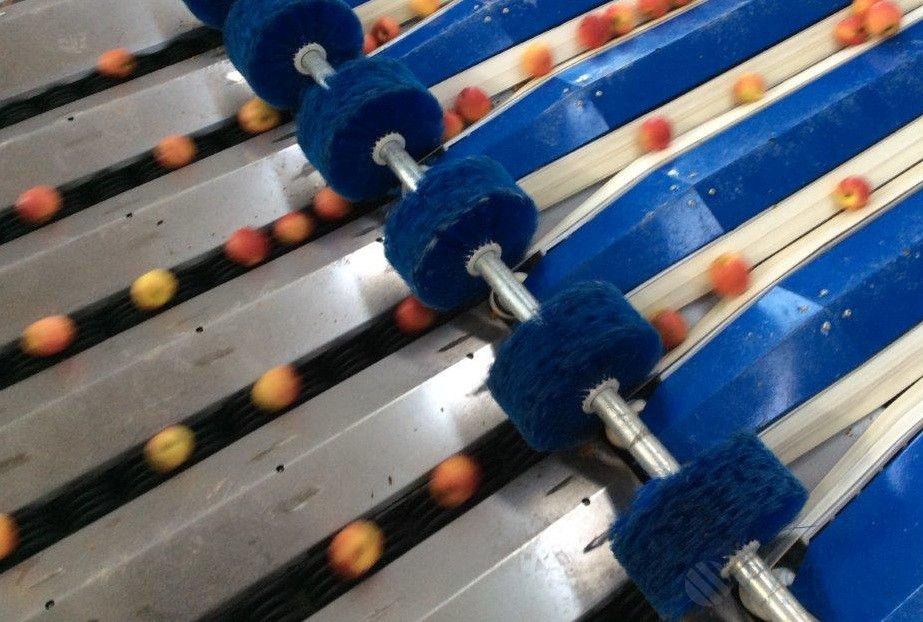

• Передаточная щетка

• Ленточный транспортер V

Укладывает фрукты в одну линию перед сортировочной машиной. Ленты транспортера имеют

разную линейную скорость, благодаря чему фрукты располагаются в одну линию на входе в

сортировочную машину. Длина транспортера L=1,5м.

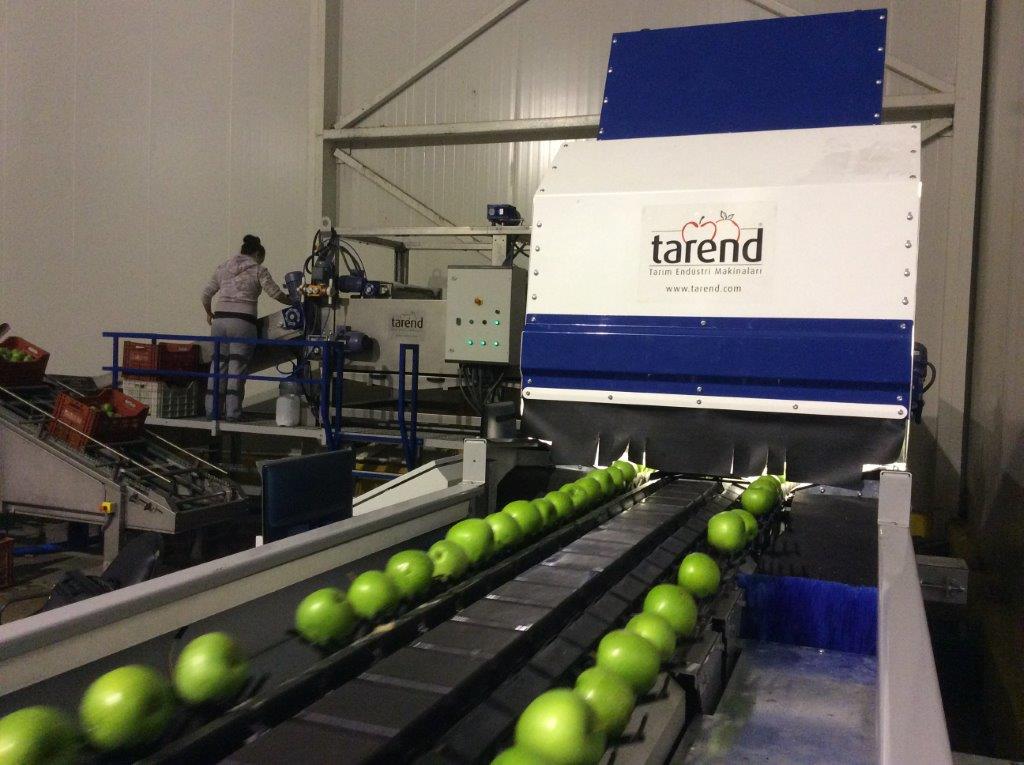

• 1 – линейная сортировочная машина RDS

Машина RDS, распознающая цвет, размер и вес продукта. Устройство оборудовано станциями

взвешивания и центральным транспортером упаковок. После конфигурирования (сортировки)

фрукты распределяются по установленным выходам.

• Желоб для упаковок

Машина MONO:

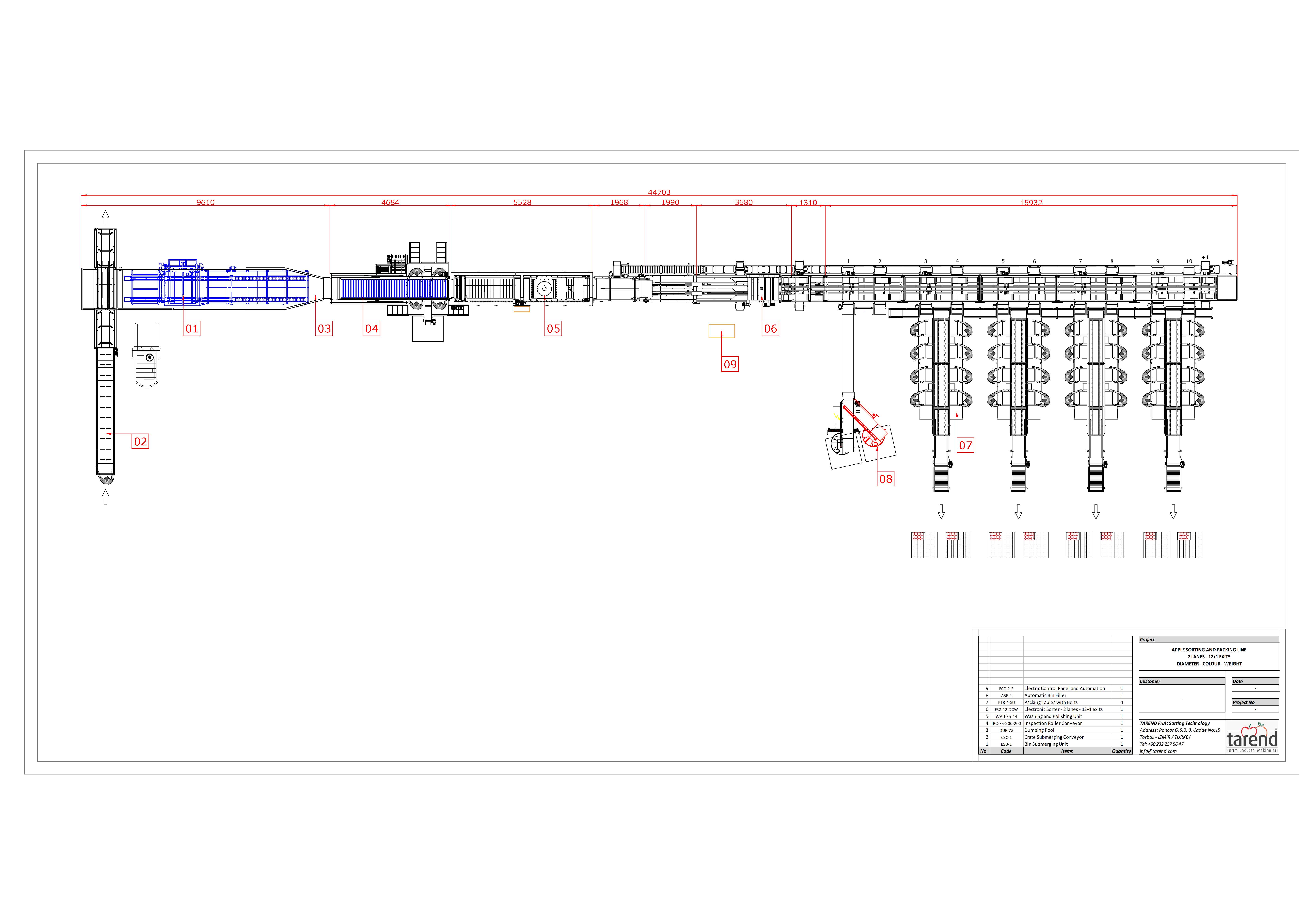

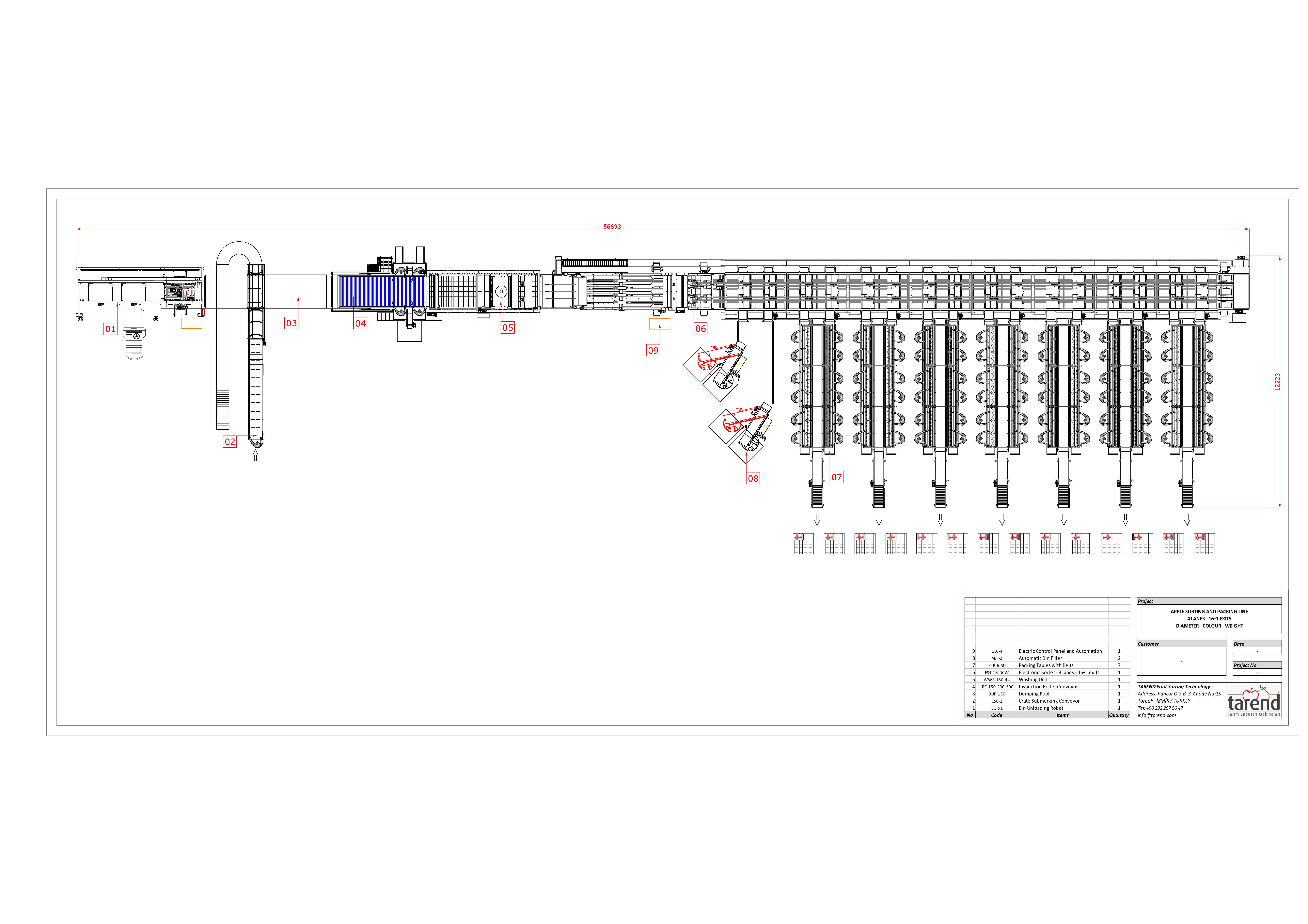

Чертежи

1 1
2 2
